Detaljer:

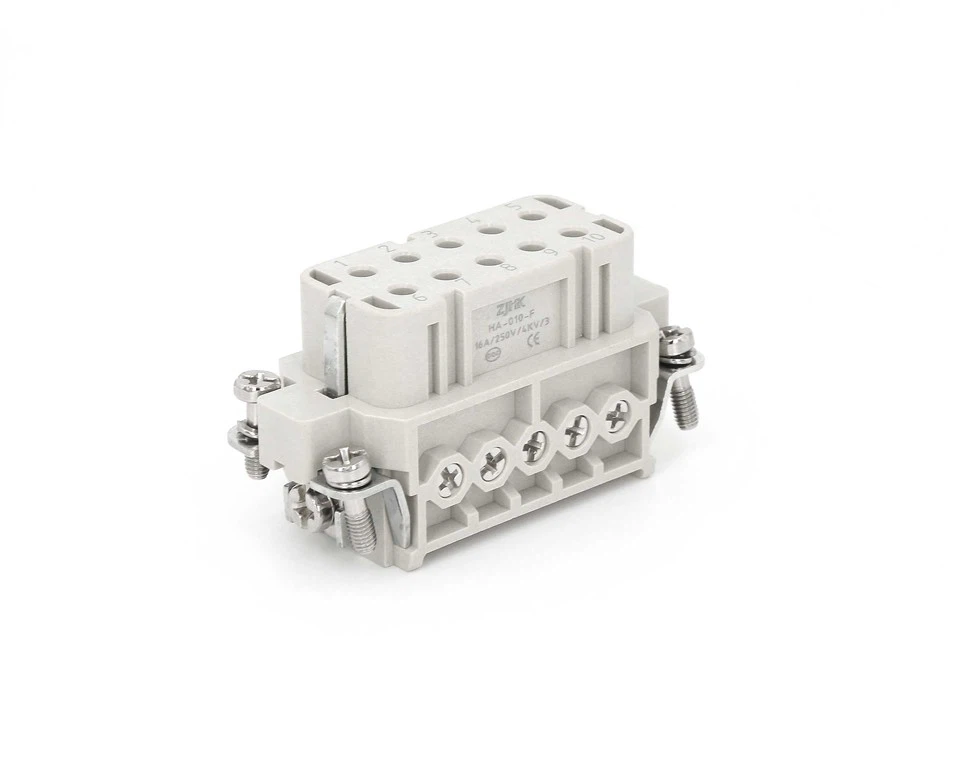

Detta är HA-seriens standardskär, som har 10 stift av kopparlegering. Och på grund av dess enkla funktion och enda specifikation används den i stor utsträckning i olika branscher. Den här produkten kan fungera i tuffa miljöer och är ett bra val för höga-kvalitetskrav.
HA-010-seriens huvar har en utrymmes-effektiv kompakt struktur, med 10 tätt anordnade ledningar med sido-jordade terminaler. Som illustreras i det vänstra diagrammet har dessa produkter 10 silverpläterade ledande stift för elektrisk överföring. Vi tillhandahåller både generiska och omärkta versioner för att upprätthålla bred kompatibilitet med ledande kontakttillverkare. Denna optimerade design maximerar rumslig effektivitet samtidigt som den garanterar pålitlig utrustningsprestanda.
teknisk specifikation
Specifikationer
DIN EN 60 664/DIN EN 61 984
Antal kontakter
10
Märkström
16A
Märkspänning
250V
Märkimpulsspänning
4kV
Föroreningsgrad
3
Föroreningsgrad2 Även
16A 230/400V 4kV 2
Märkspänning enligt UL Csa
600V
Isolationsmotstånd
Större än eller lika med 1010Ω
Material
Polykarbonat
Begränsande temperatur
-40 grader ...+125 grader
Brandfarlighet enligt UL94
V0
Mekaniska arbetslivs-parningscykler
Större än eller lika med 500
Kontakter
Material
Kopparlegering
Yta
Hårt-silver/Hårt-guldPläterad
Kontakta motståndet
Mindre än eller lika med 1mΩ
Skruvterminal
Trådmätare
1.0-2,5 mm²
AWG
18-14
Åtdragningsmoment
0,5 Nm
formningsprocess
Dessa skruv-låsinsatser tillverkas på en helautomatisk linje: ledande stift sätts in i plastdelar med ±0,01 mm precision, skruvar dras automatiskt åt på båda raderna av kärnan för säker elektrisk anslutning, och metallskalet och sidoplåten sätts ihop för slutförpackning. Processen garanterar noggranna dimensioner och jämn kvalitet.
NUVARANDE BÄRKAPACITET
Den vänstra bilden visar hur märkströmmen för HA-010-F och jämförbara produktserier förändras med omgivningstemperaturen. Denna produktlinje kan bära högre strömbelastningar under identiska förhållanden. Dessutom ökar dess strömförande kapacitet proportionellt med kvadraten på tråddiametern.
IN-DJUPIG BILD PÅ HA-010-F-SERIEN ARKITEKTUR
RELATERADE PRODUKTER
Den smala kontakten med 10 stift kan matchas med 10A-seriens huvar och höljen
H10A SERIEN HUVOR
Våra kåpor i H10A-SE-2B-serien, designade för att skydda 10-kärnor, är exakt formgjutna av vårt företags egna formar och har framgångsrikt klarat omfattande auktoritativa tester, inklusive IP65, RoHS, CE, ISO9001 och andra certifieringar. Det kan säkerställa en stabil anslutning av hylsan och garantera en stabil drift av utrustningen.
H10A-SERIEN HUS
H10A-BK-1L-höljet är utrustat med en 10-stift för insättning. Bilden visar en enda-stiftskonfiguration. Vi kan även erbjuda ett dubbelstift alternativ på båda sidor. Den tillverkas genom precisionspressgjutning och slutförs genom steg som CNC-fräsning, gradning, sandblästring och gängning för att forma formen. Den har klarat flera internationella certifieringar och kan ge stabilt skydd.
PROFESSIONELL TESTUTRUSTNING
Vår anläggning är utrustad med omfattande testutrustning som uppfyller internationella standarder. Vi har specialiserade verktyg inklusive röktestare, programmerbara klimatkammare, UV-resistanstestare och insättnings-/extraktionskrafttestare. Till exempel utför vi 24-timmars saltspraytester på standardjärnkomponenter för att verifiera deras hållbarhet under fuktiga förhållanden.
DC temperaturstegringstest
Denna bedömning bestämmer den maximalt tillåtna strömmen genom att utvärdera ledarnas driftstemperatur. När strömmen ökar, orsakar resistiv uppvärmning en temperaturhöjning, vilket i sin tur minskar strömförande-kapacitet. Analysen inkluderar ledarstorlek, omgivningsförhållanden och termiska egenskaper för att fastställa säkra driftsgränser och förhindra överhettning i elektriska system.
EDXRF-spektrometri används ofta för att detektera farliga ämnen som bly, kadmium och kvicksilver i jord, vatten och luft. Den tillhandahåller effektiv och noggrann analys som är nödvändig för miljöövervakning och säkerhetsöverensstämmelse.
HAOKE ELECTRIC tillhandahåller tunga-anslutningslösningar designade för vindenergiapplikationer, vilket förbättrar tillförlitligheten och kostnadseffektiviteten-. HM-serien (inklusive HMK och H2MK) integrerar kraft- och signalöverföring i kompakt design, idealisk för pitch-kontroll och naceller. Deras modulära uppsättning tillåter flexibel kombination av 2–6 enheter, vilket möjliggör 50 % snabbare installation och förenklat underhåll med snabb-anslutningsfunktioner för att minska stilleståndstiden och driftskostnaderna.
transportjärnväg
Inom järnvägstransitområdet ger tunga kontakter effektiva "plug-and-play"-lösningar genom att integrera kraftöverföring, styrsignaler, datakommunikation och bromsfunktioner i modulära enheter. Denna typ av produkt kan ge stabil prestanda för viktiga applikationer som dragsystem och signalutrustning, och kan arbeta kontinuerligt och tillförlitligt i tuffa miljöer. Dess integrerade struktur förenklar inte bara installationsprocessen utan förbättrar också produktens hållbarhet och uppfyller strikta industristandarder - och uppnår fullständig anslutning av ström och signaler genom ett enhetligt och robust gränssnitt för att säkerställa stabil tågdrift.
hot runner industri
Våra kraftfulla kopplingar är designade för krävande industriella applikationer som gjutformar och extruderingssystem. De uppfyller industristandarder och är kompatibla med större produkter inklusive de från Harting, ILME och TE (SIBAS). Dessa kontakter står emot höga temperaturer, höga strömmar och kontinuerliga vibrationer samtidigt som de bibehåller stabil prestanda. Med en robust förseglad struktur och korrosions-beständiga material förhindrar de effektivt inträngning av damm, fukt och kemikalier. Med precisionsteknik säkerställer de tillförlitlig kraft- och signalöverföring, vilket förbättrar hållbarheten och driftseffektiviteten för viktiga tillverkningsprocesser.
